新的模塊化工控機箱開放規范

根據市場和市場，預計到2026年，全球工業PC市場規模將從2021的46億美元增至61億美元，復合年增長率為5.8%。市場增長的動力來自工業物聯網需求的增長、從傳統制造業向數字化制造業的穩步轉變、制造業資源優化意識的增強、以及嚴格的法規遵從性。

PICMG成立了一個技術小組委員會來設計一個名為ModBlox7的新的PICMG形狀因子規范。ModBlox7將通過向?qū)Ｓ惺袌鲆腴_放標準，改變價值數十億美元的Box PC行業。雖然箱式PC是高度集成的計算解決方案，但它們?nèi)狈ゲ僮餍裕拗屏俗罱K用戶實現經濟高效和可持續解決方案的能力。

ModBlox7規格是一款緊湊的模塊化箱式PC，可以壁掛式安裝、卡在DIN導軌上或集成到19英寸的插框中。高度和深度是固定的，寬度可變?yōu)?/span>7HP的倍數，最大長度為84HP。

模塊化Box PC設計將支持無源傳導冷卻，非常適合以下應用：鐵路、航空電子設備、移動式機器、自主移動、離散制造中的機械、關鍵工藝行業基礎設施中的控制

該標準保證了制造商單元的互操作性以及Box PC用戶的互操作。它結合了模塊化系統的優勢和高度集成的成本敏感的Box PC解決方案。

根據PICMG委員會的說法，開放規范將包含以下要求或指定功能：

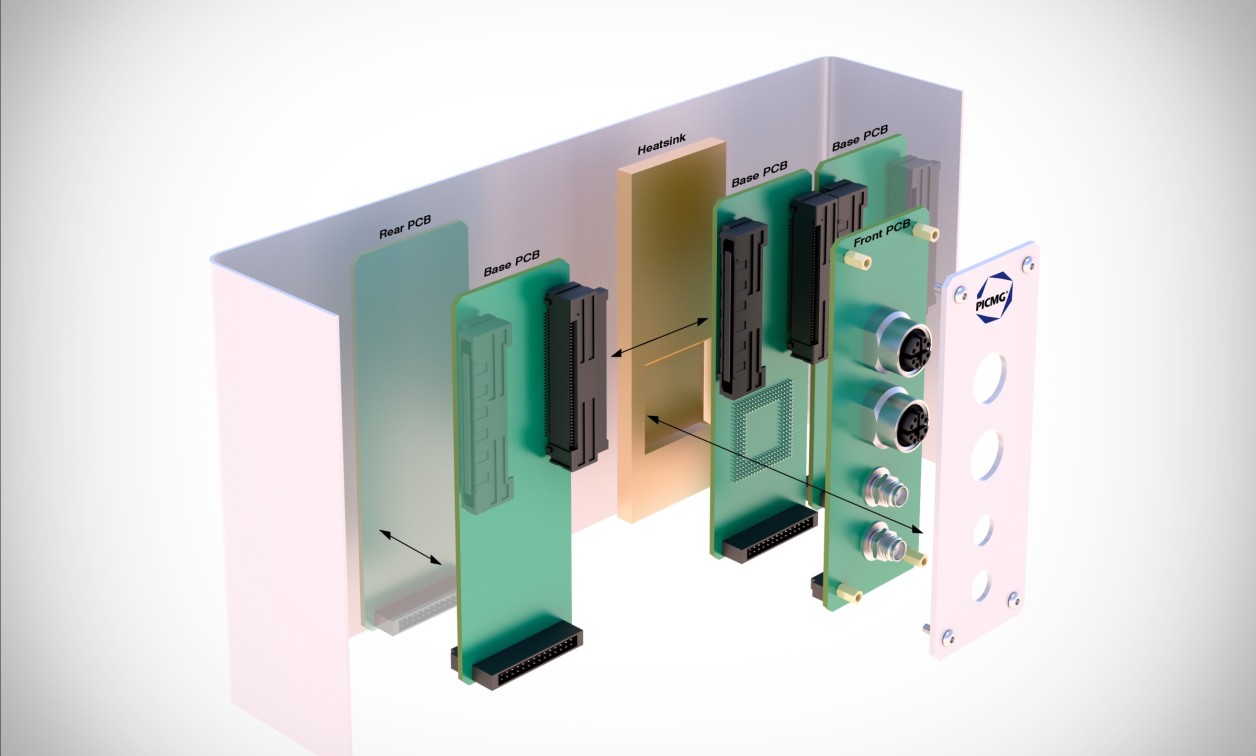

以最小的機械工作量進行經濟高效的設計。不需要額外的背板或散熱器。共面板對板連接器將每個單元連接到其鄰居，并將定義的I/O接口（PCIe和USB）路由到下一個板。

模塊化、功能封裝的插入式單元，間距為7HP寬度的倍數。單元構成電源、CPU、開關和I/O等功能組件。單元可以是7HP的倍數，例如，在單個構建塊組件中實現更多接口或功能。

這導致了以7HP（21HP、28HP、42HP至84HP）為增量的模塊化設計中的各種設備組合，使其即使在少量情況下也具有成本效益。

每個模塊化計算單元可以托管一個由1、2或3塊PCB組成的堆棧，具體取決于復雜性。通常根據前端I/O以及主機單元與其擴展單元之間的電源和通信要求進行分離。

靈活安裝，帶有最少的附件組件，適用于墻壁、導軌和19“子框架安裝。

“對于工業終端用戶來說，Box PC開放標準的優勢在于專用系統的成本效益高的設計，以及組件的靈活互換性，從而為專用任務定制平臺。制造商也從中受益，因為單元之間的互操作性增強了他們的核心能力，他們不必開發每個單元及其嵌入式組件，例如作為電纜和機械本身。Ci4Rail首席產品官Mathias Beer表示：“對于VAR和系統集成商來說，新的生態系統將使用來自多個供應商的組件提供更快的配置選項。
